一、概述
隨著石油化工工業的發展，石化部門對原油的計量也越來越重視。該領域的計量產品發展方向是功能強、性能可靠、使用方便，適應不同部門的需要。

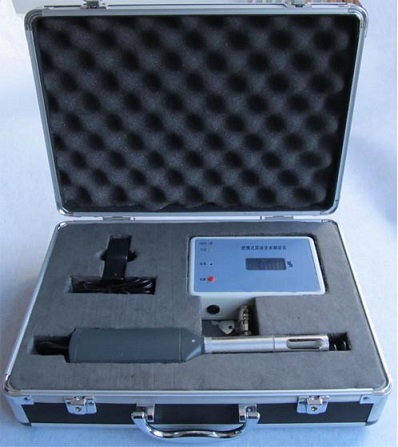

SBPS-1型便攜式原油含水測定儀是針對石化市場的需求經過多年的考察、實踐研發成功的產品。本產品具有以下特點：
1、輕巧、攜帶方便 ：總重量不超過1kg。
2、功能強：傳感器數據采集、軟件處理顯示并具有欠壓、校零等功能。
3、測量速度快：就地取樣化驗，從取樣到測量完只需要十幾秒鐘的時間。
4、計量精確：傳感器分辨率高，采用了高精度A/D轉換器。LCD可顯示到小數點后兩位00.00%。
5、功耗低：用可充電的鋰電池供電，充一次可使用三個月，功率小于0.15W。
6、操作方便：測量時按下電源開關插入待測油樣中，讀取液晶顯示的數據。
7、該產品將會給石化計量帶來較大的方便，充分提高了工作效率。
二、組成和工作原理
組成：本產品有高分辨率的油水傳感器和單片機數據采集兩部分組成。
工作原理：便攜式含原油含水測定儀是通過高頻短波在不同介質產生不同的諧振頻率而進行檢測的。當傳感器插入純油中時，輸出的電壓值最小；當傳感器插入純水中時，輸出的電壓值最高；當傳感器插入油水混合液體中時，就會因油水混合的比例，輸出電壓從小到大對應的含水率變化在屏幕上顯示出來。
三、主要技術指標
|
量 程 |
0～10% |
0～60%
（油包水） |
60～100%
（水包油） |
|
精 度 |
±0.1% |
±0.5% |
±1.5% |
|
分 辨 率 |
0.01% |
0.01% |
0.01% |
|
溫度范圍 |
-20～85℃ |
|
濕 度 |
≤85% |
|
供電電壓 |
DC7.4V |
|
